The Modal Shop动态压力校准拥有两条产品线，它们是基于丰富校准经验的结晶。压力激励器和测量设备在PCB集团已经使用了几十年，数据采集系统和软件是The Modal Shop振动校准工作站的基础上发展的。每一个系统，从低压力到超高压力，合并了软件和硬件从而形成了独立的动态压力校准系统，并且有着成熟的测量能力。同时The Modal Shop还提供独特的激波管用来测试动态压力传感器特性。
另外，所有的动态压力系统提供将现有PCB升级的选项。同时TMS的9155D加速度计校准工作站也可以扩展压力校准。
|
psi
|
MPa
|
bar
|
Integrated Workstation
|
Upgrade of Existing PCB Product
|
Upgrade of 9155D
|
| 150 |
1 |
10.3 |
K9903C |
K9903C01 |
9155D-903 |
| 1,000 |
6.8 |
68.9 |
K9907C |
K9907C01 |
9155D-907 |
| 15,000 |
103 |
1034 |
K9913C |
K9913C01 |
9155D-913 |
| 80,000 |
550 |
5516 |
K9905D |
K9905C01 |
9155D-905 |
|
|
低压校准系统 K9903C
K9903C给被测传感器提供稳态低压，符合ANSI B88.1
- 压力范围 - 5 to 150 psi, 1 MPa, 10.3 bar
- 上升时间 约5毫秒
- 气动媒质
产品信息 | 数据表
|
|
|
中压校准系统 K9907C
K9907C给被测传感器提供一个阶梯压力脉冲,用氦气做媒质.
- 压力范围 - 150 to 1000 psi, 6.8 MPa, 68.9 bar
- 上升时间,约5毫秒
- 中氦媒质
产品信息 | 数据表
|
|
|
高压校准系统 K9913C
K9913C使用一个冲击输入,能提供精确的动态压力校准
- 压力范围 - 100 to 15,000 psi, 103 MPa, 1034 bar
- 参考传感器 - 压电电气石
产品信息 | 数据表
|
|
|
超高压校准系统 K9905D
K9905D通过两种方式产生高压,一种是使用油媒质的阶梯压力脉冲,或通过黄铜产生准静态压力.这种校准用于PCB117B压力传感器用于弹壳测试.
- 动态范围 - 10,000 to 80,000 psi, 550 MPa, 5,516 bar
- 提供升级到9155D或者升级PCB型号905C
产品信息 | 数据表
|
|
|

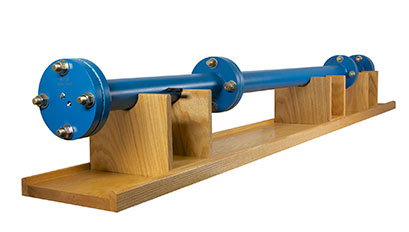

激波管-9901C
9901C通过膈膜破裂产生的压力波来检测压力传感器特性.同时测量反射和入射的压力.原来PCB的型号是901A10.
- 压力等级 - 从10 psi 到超过1,000 psi(20 kPa/0.2 bar 到超过6.9 MPa/69 bar)
- 氦气或压缩空气媒质
- 高频能满足检测传感器共振频率
产品信息 | 数据表
|
|
